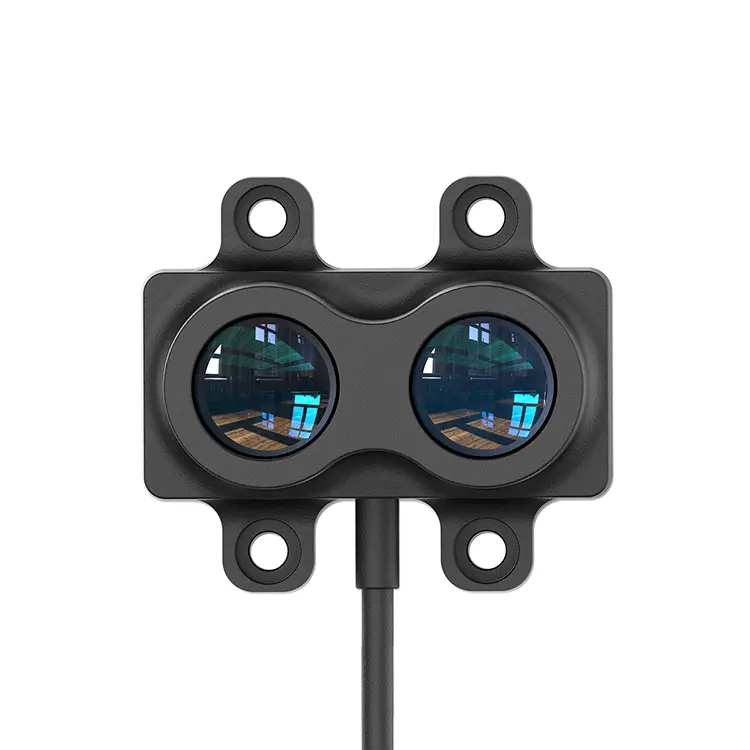

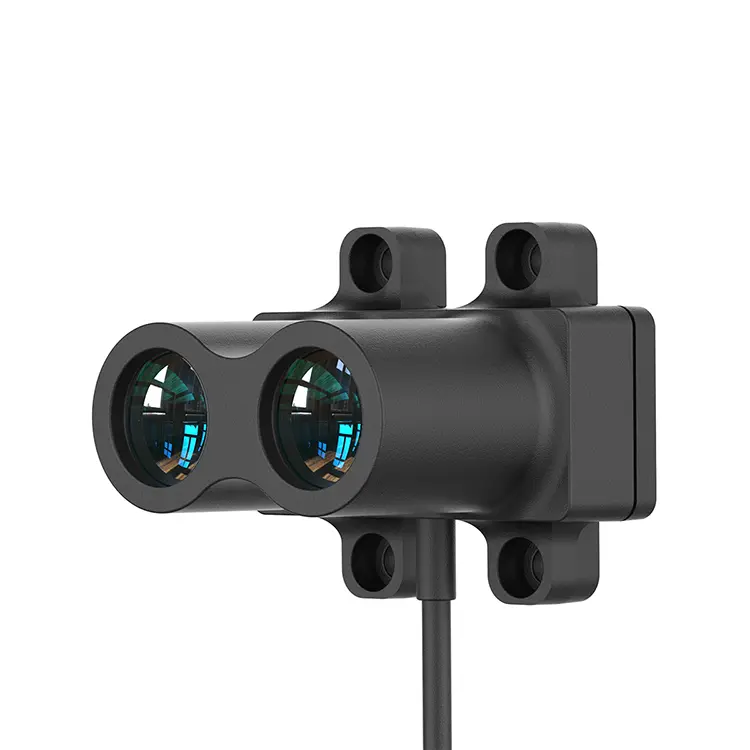

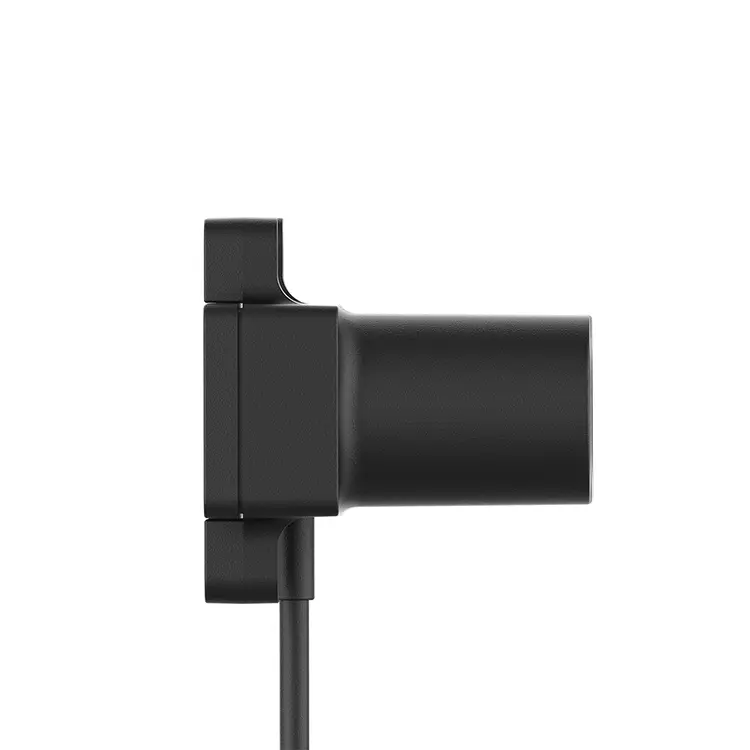

STA-LR-C180 180M TOF Lazer Rangar Radar Sensörü, Detof'a göre büyük ölçüde yükseltilmiş ve optimize edilmiş maliyet etkin uzun menzilli tek nokta lazer menzilli bir radar sensörüdür. Farklı aralık, daha verimli bir optik sistem ve daha iyi devre tasarımı ile 180 metreye kadar ulaşabilir. Daha yüksek menzilli performans sağlarken, kör noktalarda ve güç tüketiminde de mükemmel bir performansa sahiptir. Algoritmaların yükseltilmesi ve optimizasyonu ile farklı ortamlardaki hata performansı da önemli ölçüde iyileşmiştir.
STA-LR-C180 yüksek hassasiyetli lens, geçirgenliği iyileştirmek, daha net bir aralık elde etmek ve daha yüksek cam sertliğe, çizik direncine, korozyon direncine ve genişletilmiş servis ömrüne sahip olmak için kaplanmış bir cam lens benimser. Yerleşik sıcaklık telafisi -40 ° C ila+70 ° C geniş bir çalışma sıcaklığı aralığında hassas ölçüm sağlar. İnsansız hava araç yüksekliği kontrolü, akıllı taşıma, akıllı otoparklar ve akıllı tarım gibi alanlarda yaygın olarak uygulanabilir.
| Ürün modeli | STA-LR-C180 | |
| Ürün performansı | Ölçüm aralığı | 180m@%90; 60m@%10 |
| Ölçüm frekansı | 1-2000Hz | |
| tekrarlanabilirlik | ＜ 3cm （@＞%50）, ＜ 5cm （@%15-%50）, 7cm （＜ ＜%15）） | |
| Menzil doğruluğu | ± 5cm （≤40m）, ±%0.5 (＞ 40m) | |
| Aralık çözünürlüğü | 1 cm | |
| Koruma sınıfı | IP65 | |
| Ortam ışığına karşı direnç | 100klux | |
| Optik parametre | Alan açısı | 39mard （2.2 °） |
| Lazer ışını ıraksama açısı | 9mard （0.5 °） | |
| Lazer ışını dalga boyu | 905nm | |
| Göz güvenliği | Sınıf I (IEC 60825 - 1: 2014) | |
| İletişim arayüz |
İletişim arayüzü | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/ 4-20mA/IO (NPN)/IO (PNP)/IO (3.3V) |
| Mekanik arayüz | XH-4P terminalleri (XHP-4) BMW kablo konektörleri Tübüler terminaller (E0508) |
|
| Mekanik elektrik parametreleri |
Besleme voltajı | 5V, 12-28V |
| Maksimum güç tüketimi | ＜ 250MW | |
| diğerleri | Genel boyut | 40*40*45mm |
| Çalışma sıcaklığı | -40 ℃ -70 ℃ | |
| ağırlık | 35G | |
| Satır uzunluğu | 40cm | |
| Not: Aralık doğruluğu, aralık çözünürlüğü, tekrarlama doğruluğu vb. Koşullardaki değişiklikler ölçüm sonuçlarında değişikliklere yol açabilir. | ||
LR Serisi Yüksek hassasiyetli lazer değişen radarda 11 arayüz ve 3 konektör bulunur.
11 arayüz türü
● İletişim Kategorisi: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Analog sınıf: PWM/4-20A
● Anahtar Türü: I0 (3. 3V)/I0 (NPN)/IO (PNP)

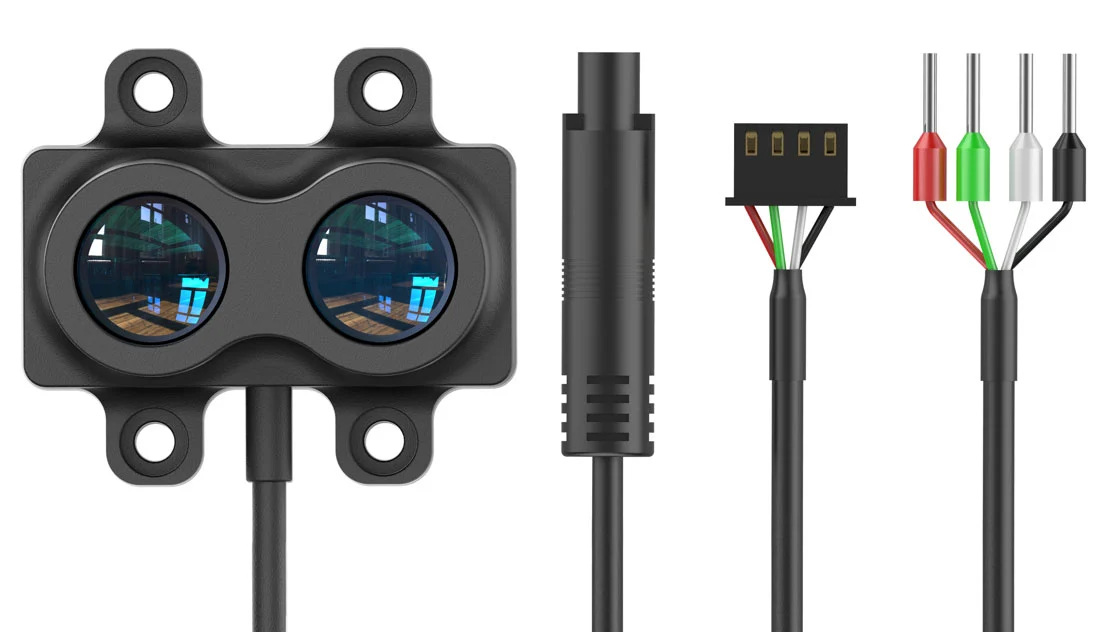

3 tür konektör
● XH-4P konektörü (varsayılan): Elektronik mühendisler tarafından yaygın olarak kullanılan bir konektör.
● BMW Kablo Konnektörü (Özelleştirilmiş): IP67 Toz geçirmez ve konektörde su geçirmez, takılması ve fişinin çıkarılması kolay.
● Tüp terminali (model: E0508): Otomasyon ekipmanlarında yaygın olarak kullanılan bir kablo terminali türü.

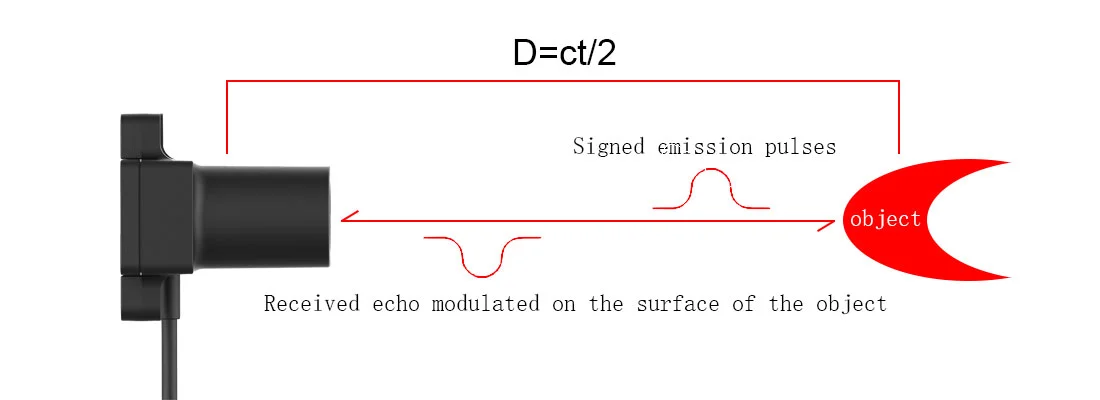

LR Serisi Lazer Ranged Radar, Fabrika Öncesi İmzası ile birleşirken, LRXX Serisi denge doğruluğunu ve hızını oluştururken ve açık havada iyi performans gösteren geleneksel nabız TOF yönteminin avantajlarını devralan geliştirilmiş detof teknolojisi kullanır.
Ürünlerimiz hakkında daha fazla bilgi için lütfen Jioptik ile iletişime geçin.
