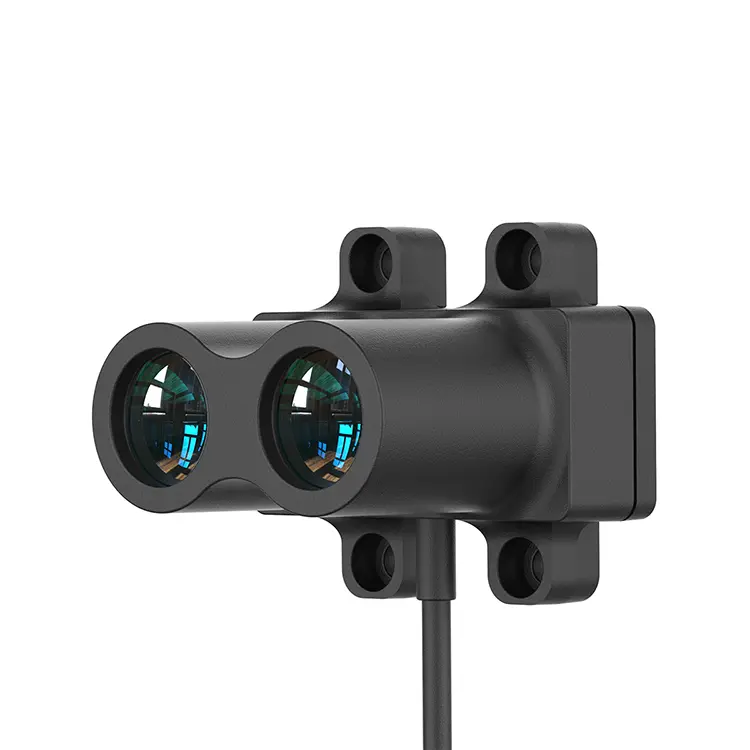

STA-LR-A20M TOF Lazer Aralıklı Radar Sensörü, Detof'a göre önemli ölçüde yükseltilmiş ve optimize edilmiş maliyet etkin bir kısa menzilli lazer Radar sensörüdür. Aralığı, daha verimli bir optik sistem ve optimize edilmiş devre tasarımı ile 20 metreye kadar ulaşabilir. Daha yüksek menzilli performans sağlarken, kör noktalarda ve güç tüketiminde mükemmel performans sergiler. Algoritmaların yükseltilmesi ve optimizasyonu ile farklı ortamlardaki hata performansı da önemli ölçüde iyileşmiştir.
STA-LR-A20 yüksek hassasiyetli lazer radar lens, geçirgenliği iyileştirmek, daha net bir aralık elde etmek ve daha yüksek cam sertliğe, çizik direncine, korozyon direncine ve genişletilmiş servis ömrüne sahip olmak için kaplanmış bir cam lens benimser. Yerleşik sıcaklık telafisi -40 ° C ila+70 ° C geniş bir çalışma sıcaklığı aralığında hassas ölçüm sağlar. İnsansız hava araç yüksekliği kontrolü, akıllı taşıma, akıllı otoparklar ve akıllı tarım gibi alanlarda yaygın olarak uygulanabilir.
| Ürün modeli | STA-LR-A20 | |
| Ürün performansı | Ölçüm aralığı | 20m@%90; 7m@% 10 |
| Ölçüm frekansı | 1-2000Hz | |
| tekrarlanabilirlik | ＜ 3cm （@＞%50）, ＜ 5cm （@%15-%50）, 7cm （＜ ＜%15）） | |
| Menzil doğruluğu | ± 3cm （≤6m）, ±%0.5 (＞ 6m) | |
| Aralık çözünürlüğü | 1 cm | |
| Koruma sınıfı | IP65 | |
| Ortam ışığına karşı direnç | 100klux | |
| Optik parametre | Alan açısı | 47mard （2.7 °） |
| Lazer ışını ıraksama açısı | 34MARD （1.9 °） | |
| Lazer ışını dalga boyu | 850nm | |
| Göz güvenliği | Sınıf I (IEC 60825 - 1: 2014) | |
| İletişim arayüz |
İletişim arayüzü | LVTTL/RS485/I/IIC |
| Mekanik arayüz | XH-4P terminalleri (XHP-4) BMW kablo konektörleri Tübüler terminaller (E0508) |
|
| Mekanik elektrik parametreleri |
Besleme voltajı | 5V |
| Maksimum güç tüketimi | ＜ 160MW | |
| diğerleri | Genel boyut | 30*30*34mm |
| Çalışma sıcaklığı | -20 ℃ -70 ℃ | |
| ağırlık | 20g | |
| Satır uzunluğu | 35cm | |
| Not: Aralık doğruluğu, aralık çözünürlüğü, tekrarlama doğruluğu vb. Koşullardaki değişiklikler ölçüm sonuçlarında değişikliklere yol açabilir. | ||
LR Serisi Yüksek hassasiyetli lazer değişen radarda seçim yapabileceğiniz 6 arayüz ve 3 konektör bulunur.
6 arayüz türü
● İletişim Kategorisi: LVTTL/IIC/RS485 (MODBUS)
● Anahtar Türü: I0 (3. 3V)/I0 (NPN)/IO (PNP)

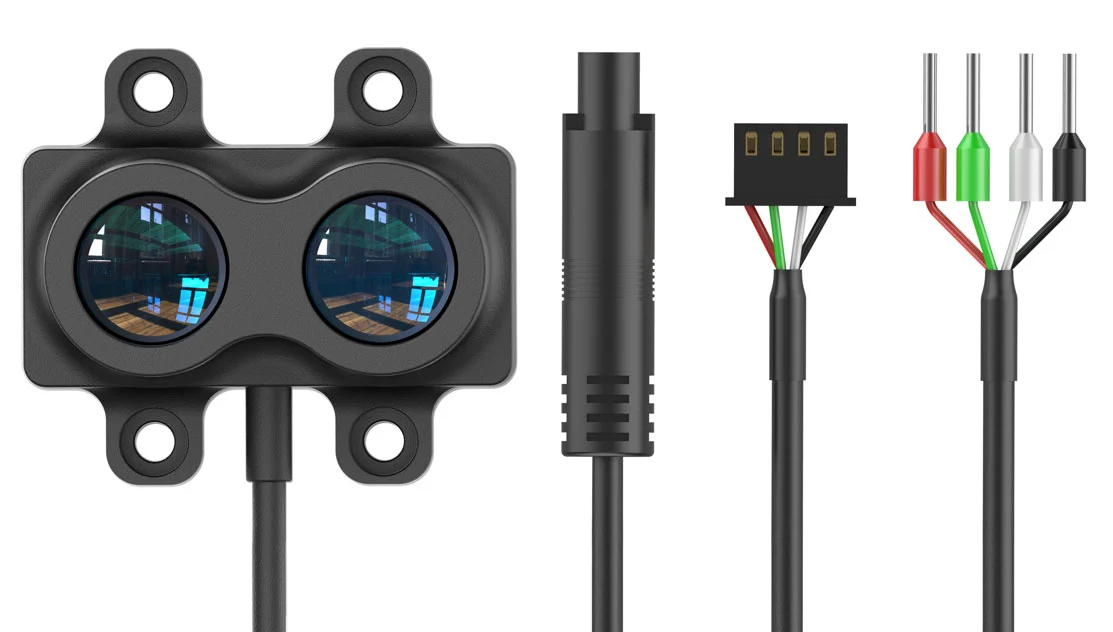

3 tür konektör
● XH-4P konektörü (varsayılan): Elektronik mühendisler tarafından yaygın olarak kullanılan bir konektör.
● BMW Kablo Konnektörü (Özelleştirilmiş): IP67 Toz geçirmez ve konektörde su geçirmez, takılması ve fişinin çıkarılması kolay.
● Tüp terminali (model: E0508): Otomasyon ekipmanlarında yaygın olarak kullanılan bir kablo terminali türü.

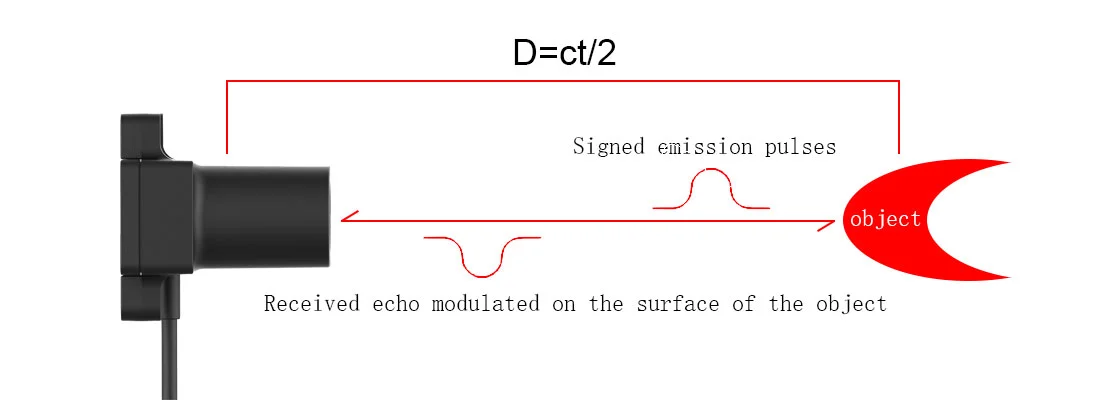

LR Serisi Lazer Ranged Radar, Fabrika Öncesi İmzası ile birleşirken, LRXX Serisi Denge Doğruluğu ve Hızını Yaparken ve Dışarıda İyi performans gösterirken, geleneksel darbe TOF yönteminin avantajlarını devralan geliştirilmiş detof teknolojisi kullanır.
Ürünlerimiz hakkında daha fazla bilgi için lütfen Jioptik ile iletişime geçin.
