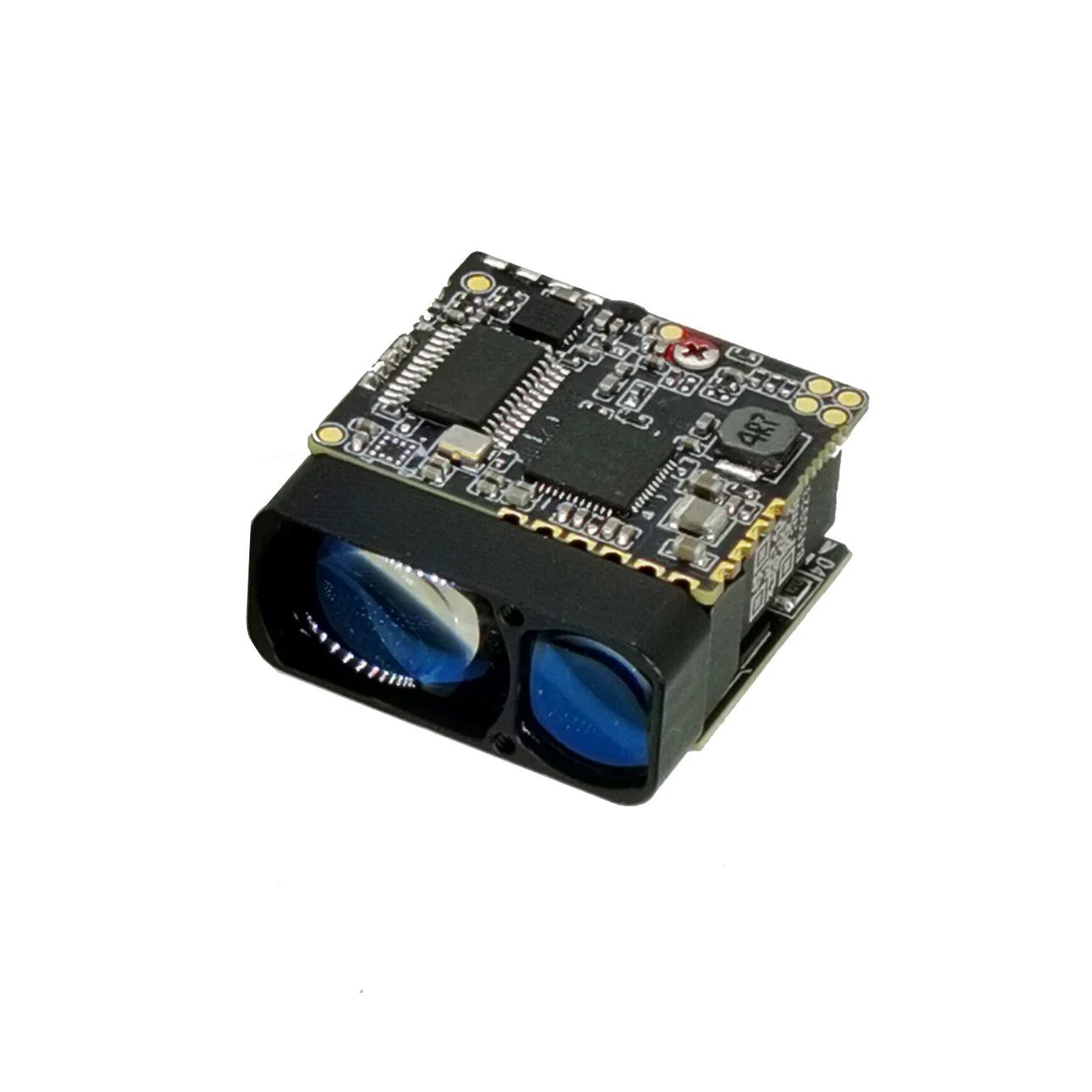

A 905nm LRF ModülüEndüstriyel otomasyon, akıllı ulaşım, dış mekan ölçümleri ve elektro-optik entegrasyon alanlarında yaygın olarak benimsenen çağdaş lazer ölçüm ve mesafe ölçüm sistemlerinin temel bileşenidir. Bu makale, 905nm LRF Modülünün kapsamlı bir teknik analizini sunarak nasıl çalıştığını, nerede uygulandığını ve spesifikasyonlarının gerçek dünyadaki sistem gereksinimleriyle nasıl uyumlu olduğunu açıklamaktadır. Mühendislik değerlendirmesini ve satın alma kararlarını desteklemek için ayrıntılı parametreler, yapılandırılmış açıklamalar ve ortak teknik sorular dahil edilmiştir. Tartışma, pratik entegrasyon bilgileri ve daha fazla teknik işbirliği için JioptiK'e marka referansı ile sona eriyor.
905nm LRF Modülü, 905 nanometre dalga boyunda yayılan bir lazer darbesinin bir hedefe doğru ilerlediği, yüzeyinden yansıdığı ve alıcıya geri döndüğü Uçuş Süresi (ToF) prensibine göre çalışır. Modül, emisyon ve alım arasında geçen süreyi hassas bir şekilde ölçerek mesafeyi hesaplar.
905nm dalga boyu, yakın kızılötesi spektrum içinde yer alır ve atmosferik iletim verimliliğini ve bileşen kullanılabilirliğini dengeler. Bu dalga boyu, silikon bazlı dedektörler ve yerleşik yarı iletken lazer teknolojisi ile uyumluluğu nedeniyle yaygın olarak kullanılmaktadır.
Tipik bir 905nm LRF Modülü, bir lazer yayıcı, alıcı optikler, fotodetektör, zamanlama devresi, sinyal işleme ünitesi ve iletişim arayüzünden oluşur. Bu bileşenler birlikte sis, toz ve değişen yansıma gibi değişen çevresel koşullar altında doğru mesafe ölçümü yapılmasına olanak sağlar.
Pratik sistemlerde modül, bağımsız bir ölçüm birimi olarak işlev görür ve daha fazla hesaplama, karar verme veya görselleştirme için ana bilgisayar denetleyicilerine gerçek zamanlı mesafe verileri iletir.
905nm LRF Modülünün teknik değerlendirmesi, temel performans parametrelerinin net bir şekilde anlaşılmasını gerektirir. Bu spesifikasyonlar, ister kısa mesafeli hassas ölçüm, ister uzun menzilli dış mekan tespiti olsun, belirli uygulamalara uygunluğu belirler.
Aşağıda endüstriyel sınıf 905nm LRF Modülü için temsili teknik parametrelere ilişkin birleştirilmiş bir genel bakış yer almaktadır:
| Parametre | Tipik Şartname |
|---|---|
| Lazer Dalga Boyu | 905 nm ± 5 nm |
| Ölçüm Aralığı | 20 m ila 3000 m (hedef yansıtma oranına bağlı olarak) |
| Ölçüm Doğruluğu | ±0,5 m ila ±1 m |
| Menzil Çözünürlüğü | 0,1 m |
| Darbe Tekrarlama Frekansı | 1 Hz – 20 Hz |
| Işın Sapması | < 1 mrad |
| Çalışma Gerilimi | 5V / 12VDC |
| İletişim Arayüzü | UART / RS232 / RS422 |
| Çalışma Sıcaklığı | -40°C ila +60°C |
Bu parametreler sistem düzeyindeki performansı doğrudan etkiler. Örneğin, ışın sapması uzun mesafelerde uzamsal çözünürlüğü etkilerken, darbe tekrarlama frekansı dinamik senaryolarda gerçek zamanlı duyarlılığı belirler.
Mühendisler modülleri değerlendirirken genellikle sıcaklık aralıklarında kararlılığa, çıktı verilerinin tutarlılığına ve mevcut elektro-optik alt sistemlerle uyumluluğa öncelik verirler.
905nm LRF Modülünün entegrasyonu sektöre göre değişir ancak genellikle standartlaştırılmış opto-elektronik tasarım uygulamalarını takip eder. Modül genellikle güç yönetimi, veri işleme ve mekanik hizalama sağlayan bir ana bilgisayar platformuna gömülür.
Yaygın uygulama alanları şunları içerir:
Akıllı ulaşım sistemlerinde engel tespiti, hız denetimi ve araç konumlandırma için 905nm LRF Modülleri kullanılır. Hızlı yanıt vermeleri ve uzun menzilli yetenekleri, güvenilir dış mekan çalışmasını destekler.
Endüstriyel otomasyonda modül, vinçler, robotik ve malzeme taşıma sistemleri için temassız mesafe ölçümünü mümkün kılarak mekanik aşınmayı azaltır ve güvenliği artırır.
Gözetim veya hedefleme sistemleri gibi elektro-optik yüklerde modül, görsel çıktıyla uyumlu hassas menzil verileri sağlamak için görüntüleme sensörleriyle senkronize olur.
Sistem tasarımcıları entegrasyon sırasında optik hizalamayı, elektromanyetik uyumluluğu ve termal yayılımı dikkate almalıdır. Doğru kalibrasyon, ölçülen mesafenin optik eksen ve sistem referans çerçeveleriyle hizalanmasını sağlar.
S: Hedefin yansıması menzil performansını nasıl etkiler?
C: Hedefin yansıması, geri dönen sinyalin gücünü doğrudan etkiler. Yüksek yansıtma özelliğine sahip yüzeyler daha uzun algılama mesafelerine olanak tanırken, düşük yansıtma özelliğine sahip veya dağınık hedefler etkili menzili azaltır ve sinyal ortalamasını gerektirebilir.
S: 905nm LRF Modülü olumsuz hava koşullarında nasıl performans gösterir?
C: Yakın kızılötesi dalga boyları siste, yağmurda veya tozda bir miktar zayıflama yaşarken, 905nm modüller optimize edilmiş darbe enerjisi ve sinyal işleme algoritmaları sayesinde güvenilir performansı korur.
S: 905nm lazer ölçümde göz güvenliği nasıl yönetiliyor?
C: Göz güvenliği, darbe süresi, tekrarlama oranı ve ışın sapması yoluyla kontrol edilir ve etkili menzil kabiliyetini korurken uluslararası lazer güvenlik standartlarına uygunluğu sağlar.
905nm LRF Modüllerinin gelecekteki gelişimi, kompaktlık, daha yüksek entegrasyon ve gelişmiş sinyal zekası talebine dayanmaktadır. Yarı iletken lazerler ve dedektörlerdeki gelişmeler, güç tüketimini azaltırken performansı artırmaya devam ediyor.
Ortaya çıkan trendler arasında, gerçek zamanlı filtrelemeye, nesne sınıflandırmasına ve uyarlanabilir aralık stratejilerine olanak tanıyan yapay zeka destekli işlem birimleriyle daha sıkı entegrasyon yer alıyor. LRF verilerini görüş ve atalet sensörleriyle birleştiren çoklu sensör füzyonu, gelişmiş platformlarda standart hale geliyor.
Alternatif dalga boylarının ortaya çıkmasına rağmen 905nm LRF Modülü, olgun tedarik zinciri, mevzuata aşinalığı ve kanıtlanmış saha güvenilirliği nedeniyle baskın bir seçim olmaya devam ediyor.
Üreticiler gibiJioptiKHem ticari hem de özel uygulamalar için ölçeklenebilir çözümler sunarak, gelişen endüstri standartlarını karşılamak için 905nm LRF Modülü tasarımlarını geliştirmeye devam edin.
905nm LRF Modüllerine ilişkin ayrıntılı spesifikasyonlar, özelleştirme seçenekleri veya teknik danışmanlık isteyen sistem entegratörleri ve proje geliştiricileri için JioptiK ile doğrudan iletişim önerilir.Bize Ulaşınözelleştirilmiş menzil çözümlerinin belirli operasyonel gereksinimlerle nasıl uyumlu hale getirilebileceğini keşfetmek.
